Устройство контроля положения дисковых затворов
Устройство контроля положения запорной арматуры УКПЗА предназначено для контроля положения (состояния «Закрыто» / «Открыто») запорного органа дисковых затворов в системах противопожарной защиты автоматических установок пожарной сигнализации и пожаротушения согласно требованиям п. 6.1.21 СП 485.1311500.2020.
Преимущества
- Конструкция устройства позволяет легко установить его на затвор, уже смонтированный на трубопроводе, обеспечить высокую точность и надежность определения положения задвижки;
- Для внешних подключений предусмотрена соединительная коробка с гермовводами и соединительными клеммами.
Для установки Устройства контроля положения на затвор существует несколько вариантов кронштейнов, которые различаются установочным размером. При заказе оборудования необходимо уточнить какой тип кронштейна подойдет к вашему затвору.
| Модификация УКПЗА | Тип верхнего фланца затвора по ISO 5211 | Тип кронштейна |
| V1, V2 | F05 | Кронштейн ЗД-50-46-И |
| V1, V2 | F07 | Кронштейн ЗД-70-46-И |
| V1, V2 | F10 | Кронштейн ЗД-102-46-И |
| V3 | F05 | Кронштейн ЗД-50-86-И |
| V3 | F07 | Кронштейн ЗД-70-86-И |
| V3 | F10 | Кронштейн ЗД-102-86-И |
| Устройство контроля положения дискового затвора УКПЗА V1 | ||
| Напряжение питания: | 9 – 30 В |  |
| Потребляемый ток: | не более 0,05 А | |
| Выход трансляции состояния: | «сухие контакты» реле (2 реле с нормально-открытыми контактами): Неисправность (K1 – замкнуто, К2 – замкнуто); Открыто/Закрыто* (K1 – разомкнуто, К2 – замкнуто); Открыто/Закрыто* (K1 – замкнуто, К2 – разомкнуто); Промежуточное положение, Неисправность (K1 – открыто, К2 – открыто). | |
| Подключение: | в шлейф прибора приёмно-контрольного; в шлейф прибора приёмно-контрольного с функцией программирования технологического шлейфа; к контроллеру, имеющему аналоговые или дискретные входы. | |
| Дополнительно: | *состояние входов зависит от расположения датчиков устройства на кронштейне и положения ручки затвора, устанавливается потребителем. | |
| Устройство контроля положения дискового затвора УКПЗА V2 | ||
| Напряжение питания: | 9 – 30 В |  |
| Потребляемый ток: | не более 0,05 А | |
| Выход трансляции состояния: | выход, имеющий внутреннее сопротивление: 1 кОм – Неисправность (K1 – замкнуто, К2 – замкнуто); 2 кОм – Открыто/Закрыто* (K1 – разомкнуто, К2 – замкнуто); 3 кОм – Открыто/Закрыто* (K1 – замкнуто, К2 – разомкнуто); 4 кОм – Промежуточное положение, неисправность (K1 – открыто, К2 – открыто). | |
| Подключение: | в шлейф прибора приёмно-контрольного с функцией программирования технологического шлейфа; к контроллеру, имеющему аналоговые входы. | |
| Дополнительно: | *состояние входа зависит от расположения датчиков устройства на кронштейне и положения ручки затвора, устанавливается потребителем. | |

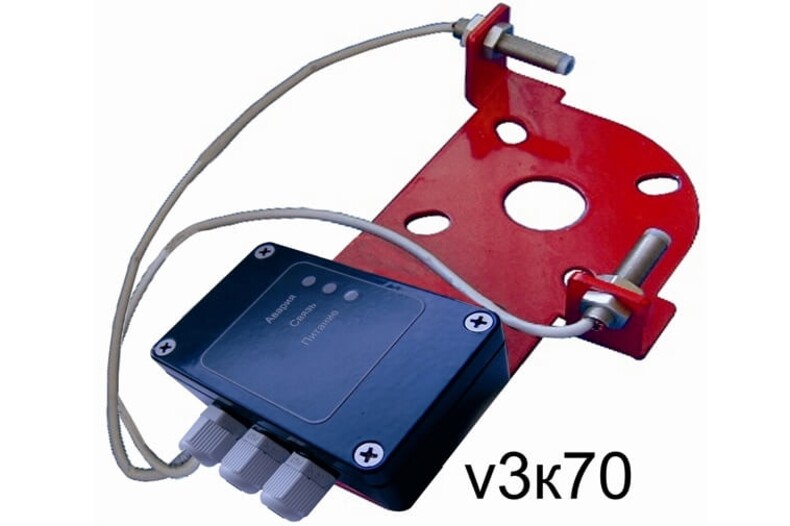

| Устройство контроля положения дискового затвора УКПЗА V3 | ||
| Напряжение питания: | 9 – 30 В |  |
| Потребляемый ток: | не более 0,02 А | |
| Выход трансляции состояния: | интерфейс RS-485, протокол Modbus RTU | |
| Подключение: | в адресную сеть интерфейса RS-485, работающую по протоколу Modbus RTU | |
| Дополнительно: | имеет вход АЦП (используется, например, для контроля сигнализатора давления СДУ на узле) | |
-
![]()
