Ороситель спринклерный тонкораспылённой воды "Бриз-Горизонт"
Виды:
СВS1-РГо(д)0,120-R1/2/Р57(68,79,93,141).В3-«Бриз-Горизонт»
Технические характеристики:
Ороситель спринклерный специальный горизонтальный «Бриз-Горизонт» устанавливается в автоматических установках водяного пожаротушения (АУП). Ороситель предназначен для равномерного распределения огнетушащего вещества (ОТВ) по защищаемой площади и применяется для тушения и локализации пожара класса А и В.
Оросители применяются для защиты помещений: книгохранилищ, библиотек, цирков, музеев, картинных галерей, концертных и кинозалов, магазинов, гостиниц, больниц, а так же производственных помещений, предприятий по обслуживанию автомобилей, гаражей, стоянок.
По монтажному расположению ороситель устанавливается горизонтально, поток воды направлен вдоль оси оросителя.
Ороситель разработан в соответствии с требованиями ГОСТ Р 51043-2002 и ТУ 4854-110-00226827-2014.

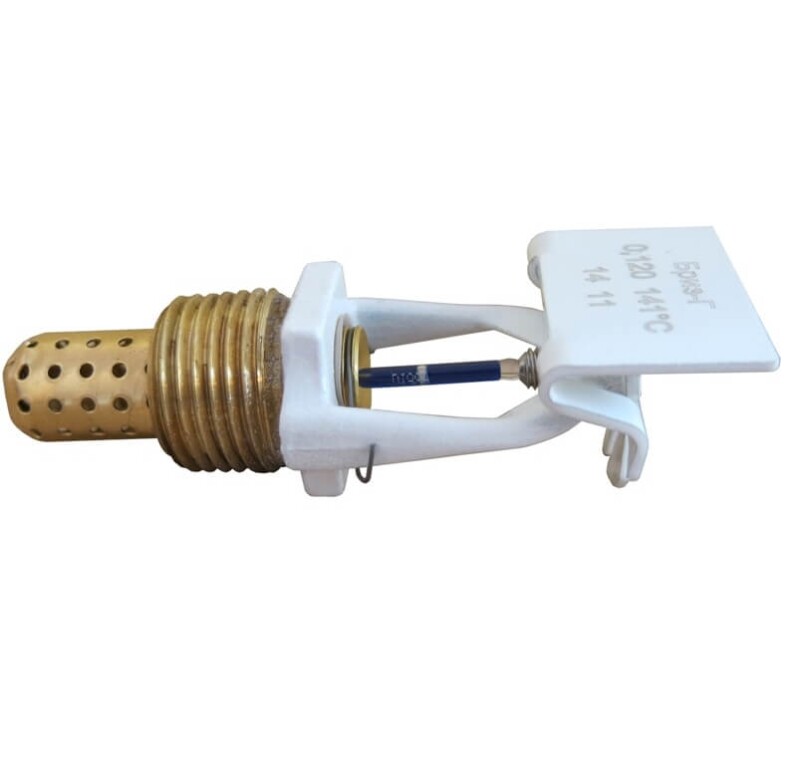

Ороситель спринклерный состоит из корпуса (штуцер и две дужки как единое целое), розетки, стопорного винта, втулки с несколькими выходными отверстиями, фильтра и запорного устройства. Запорное устройство включает в себя разрывной термочувствительный элемент – стеклянную быстродействующую колбу диаметром 2,5 или 3,0 мм, крышку и тарельчатую пружину.
В спринклерном оросителе вскрытие выходного отверстия происходит за счет разрушения блокирующей стеклянной колбы при разогреве во время пожара и расширении наполняющей ее жидкости. Ороситель спроектирован таким образом, что ОТВ, проходя через спрофилированные отверстия во втулке, подается на
розетку, которая задает форму водяного потока и обеспечивает требуемую защищаемую площадь.
Чтобы противостоять воздействию высоких температур пожара и не допустить разрушения и деформации, корпусные детали оросители изготовлены из материалов, обладающих высокой термостойкостью.
Ороситель выпускается с условными диаметрами выходного отверстия 7 мм. Размер условного диаметра максимально приближен к истинному суммарному размеру выходных отверстий втулки.
При производстве оросителя используются унифицированные корпуса и запорные устройства.
Для удовлетворения требований заказчика оросители подвергаются декоративной отделке – полимерному покрытию любого цвета. Обозначения: о – бронза, д – полимерное покрытие (белый или др.цвет).
Для удобства и быстроты монтажа оросители изготавливаются с нанесенным резьбовым герметиком.
Оросители выполнены в климатическом исполнении В, категории размещения 3 по ГОСТ 15150-69 с нижним температурным пределом в водозаполненной системе плюс 5° С, в воздушной – минус 60° С.
При этом предельный температурный диапазон окружающей среды во время эксплуатации должен быть:
- до плюс 38° С - для оросителя с температурой срабатывания 57° С,
- от 5 до 50° С - для оросителя с температурой срабатывания 68° С,
- от 51 до 58° С - для оросителя с температурой срабатывания 79° С,
- от 53 до 70° С - для оросителя с температурой срабатывания 93° С,
- от 71 до 100° С - для оросителя с температурой срабатывания 141° С.
Важнейшими гидравлическими характеристиками оросителей являются: расход; интенсивность орошения; площадь орошения, в пределах которой обеспечивается требуемая интенсивность, коэффициент равномерности.
Расход оросителя Q (дм3/с) определяется по формуле:
Q = 10 * K * P
где К – коэффициент производительности,
Р – давление перед оросителем, МПа.
Специфическими функциональными характеристиками для оросителя являются: коэффициент тепловой инерционности, номинальное время срабатывания и номинальная температура срабатывания.
Следует отметить, что у оросителя расширенная зона орошения, при этом он обладает высокой средней интенсивностью орошения и равномерностью распределения воды по защищаемой поверхности. Благодаря совокупности этих технических параметров обеспечивается снижение стоимости защиты единицы поверхности.
Эти параметры и другие технические данные указаны в таблице.
Спринклерный ороситель, спринклер — автоматическая оросительная головка системы пожаротушения, установленная на сети водопроводных труб в которых постоянно находится вода или воздух под давлением. Отверстие спринклера закрыто тепловым замком либо термочувствительной колбой, рассчитанными на температуру 57, 68, 72, 74, 79, 93, 101, 138, 141, 182, 204, 260 и даже 343°С.. При достижении в помещении температуры определённой величины, замок спринклера распаивается или лопается колба, и вода начинает орошать защищаемую зону.
