Ороситель спринклерный водяной горизонтальный "СВГ"

1 руб.
В наличии
Под заказ

Виды:

СВО1-РГо(д)0,35-R1/2/P57(68,79,93,141,182).B3-«CВГ-10»

СВО1-РГо(д)0,47-R1/2/P57(68,79,93,141,182).B3-«CВГ-12»



Технические характеристики:

Ороситель спринклерный водяной «СВГ» устанавливается в автоматических установках водяного пожаротушения и предназначены для разбрызгивания и распределения воды по защищаемой площади с целью тушения пожара, создания водяных завес, охлаждения строительных и технологических конструкций.

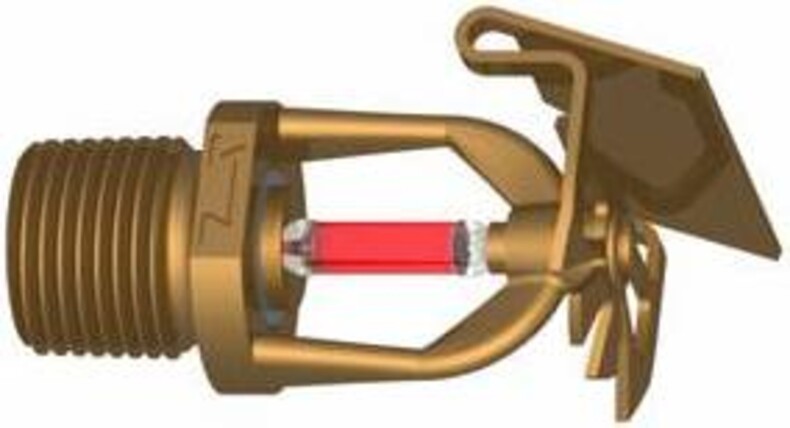

Конструкция оросителя спринклерного «СВГ» состоит из корпуса (штуцер и две дужки как единое целое), розетки, винта, запорного устройства и разрывного термочувствительного элемента – стеклянной колбы диаметром 3 или 5 мм, изготовленной из упрочненного стекла. Во время пожара жидкость в стеклянной колбе расширяется

и разрушает ее, выходное отверстие разблокируется. Вода, проходя через выходное отверстие оросителя, формируется в коническую струю и подается на специально спрофилированную розетку, которая формирует заданную карту орошения.

Чтобы противостоять воздействию высоких температур пожара и не допустить разрушения и деформации оросителя, корпусные детали изготовлены из материалов, обладающих высокой термостойкостью.

Ороситель выпускается с условным диаметром выходного отверстия 10 и 12 мм. Размер условного диаметра

максимально приближен к истинному размеру выходного отверстия.

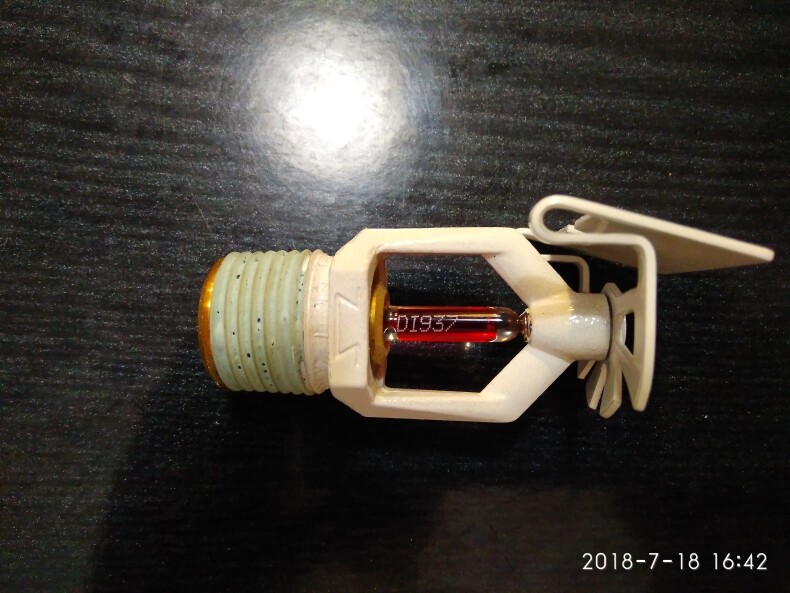

Для удовлетворения эксплуатационных требований оросители подвергаются декоративной отделке –полимерному покрытию любого цвета. Обозначения: о – бронза, д – полимерное покрытие (белый или металлик).

Поставляются с нанесенным герметиком на резьбовой части.

Оросители выполнены в климатическом исполнении В, категории размещения 3 по ГОСТ 15150-69 с нижним

температурным пределом в водозаполненной системе плюс 5° С, в воздушной - минус 60 °С.

По монтажному расположению оросители устанавливаются горизонтально, поток воды направлен вдоль оси оросителя, но в зависимости от условий эксплуатации оросители могут устанавливаться под углом к горизонту. В этом заключается универсальность оросителей.

Оросители могут выполнять задачу тушения с помощью воды с пенообразователем.

Для получения водяной завесы допускается установка оросителей вертикально вниз. При этом в пределах диапазона рабочих давлений образуется завеса шириной 3м и глубиной 1,5м.

При этом температура окружающей среды во время эксплуатации не должна превышать:

- 38° С для спринклерных оросителей с температурой срабатывания запорного устройства (температура, при которой колба разрушается) 57° С,

- 50° С для спринклерных оросителей с температурой срабатывания запорного устройства 68° С,

- 58° С для спринклерных оросителей с температурой срабатывания запорного устройства 79° С,

- 70° С для спринклерных оросителей с температурой срабатывания запорного устройства 93° С,

- 100° С для спринклерных оросителей с температурой срабатывания запорного устройства 141° С,

- 140° С для спринклерных оросителей с температурой срабатывания запорного устройства 182° С.

Поставляются с нанесенным герметиком на резьбовой части.

Важнейшими техническими характеристиками оросителей являются: расход; интенсивность орошения; площадь орошения, в пределах которой обеспечивается требуемая интенсивность (защищаемая площадь); коэффициент равномерности.

Расход оросителя Q (дм3/с) определяется по формуле

Q = 10 * K * P

где К – коэффициент производительности,

Р – давление перед оросителем, МПа.

Дополнительными функциональными характеристиками для спринклерных оросителей являются условное время срабатывания и номинальная температура срабатывания.

Эти параметры и другие технические данные оросителей указаны в таблице.
