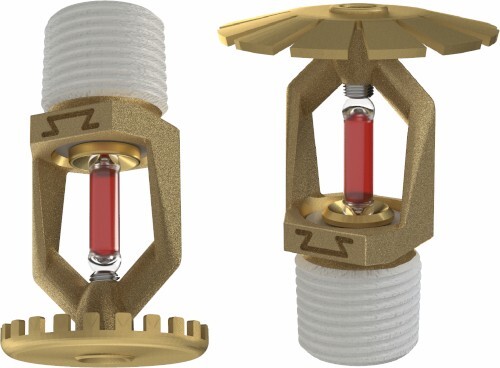

Ороситель спринклерный водяной стеллажный "ССН"
Виды:
CBС0-PHо(д)0,47-R1/2/P57(68,79,93,141,182).B3-«CСН-12»
CBС0-PHо(д)0,80-R1/2/P57(68,79,93,141,182).B3-«CСН-15»
Технические характеристики:
Ороситель спринклерный стеллажный «ССН» предназначен для тушения пожаров внутристеллажного пространства стеллажных складов со стационарными и передвижными стеллажами с высотой складирования до 20 м.
Ороситель состоит из корпуса (штуцер и две дужки как единое целое), розетки, стопорного винта и запорного устройства с разрывным термочувствительным элементом – стеклянной колбой диаметром 5 мм, изготовленной из упрочненного стекла. Во время пожара жидкость в стеклянной колбе расширяется и разрушает ее, выходное отверстие разблокируется. Огнетушащее вещество (вода или вода со смачивателем), проходящее через отверстие оросителя, разбивается о розетку, формируя однородный поток капель, необходимый для тушения. Конструкция розетки – диаметр, степень вогнутости, количество лепестков – в основном и определяет форму потока водяных капель.
Чтобы противостоять воздействию высоких температур пожара и не допустить разрушения и деформации корпусные детали оросителей изготовлены из материалов, обладающих высокой термостойкостью. При производстве оросителей используются унифицированные корпуса, розетки и запорные устройства.
Оросители выпускаются с условными диаметрами выходных отверстий 12 или 15 мм. Размер условного диаметра максимально приближен к истинному размеру выходного отверстия.
ССН-12 выпускается с колбой стандартного (5 мм) и быстрого (3 мм) реагирования; ССН-15 только с колбой стандартного (5мм) реагирования.
Для удовлетворения требований заказчика оросители подвергаются декоративной отделке – никелированию или белому полимерному покрытию. Обозначения: о – бронза, д – полимерное покрытие (белый или металлик).
Поставляются с нанесенным герметиком на резьбовой части.
По монтажному расположению выпускаются оросители, устанавливаемые вертикально розеткой вниз.
Оросители выполнены в климатическом исполнении В, категории размещения 3 по ГОСТ 15150-69 с нижним температурным пределом в водозаполненной системе плюс 5° С, в воздушной - минус 60° С.
При этом температура окружающей среды во время эксплуатации не должна превышать:
- 38° С для оросителей с температурой срабатывания запорного устройства (температура, при которой колба разрушается) 57 °С,
- 50° С для спринклерных оросителей с температурой срабатывания запорного устройства 68° С,
- 58° С для спринклерных оросителей с температурой срабатывания запорного устройства 79° С,
- 70° С для спринклерных оросителей с температурой срабатывания запорного устройства 93° С,
- 100° С для спринклерных оросителей с температурой срабатывания запорного устройства 141° С,
- 40° С для спринклерных оросителей с температурой срабатывания запорного устройства 182° С.
Важнейшими техническими характеристиками оросителей являются: расход; интенсивность орошения; площадь орошения, в пределах которой обеспечивается требуемая интенсивность.
Расход оросителя Q (дм3/с) определяется по формуле:
Q = 10 * K * P
где К – коэффициент производительности,
Р – давление перед оросителем, МПа.
Специфическими функциональными характеристиками для спринклерных оросителей, определяющих время и температуру срабатывания, являются условное время срабатывания и номинальная температура срабатывания.
Эти параметры и другие технические данные указаны в таблице.
