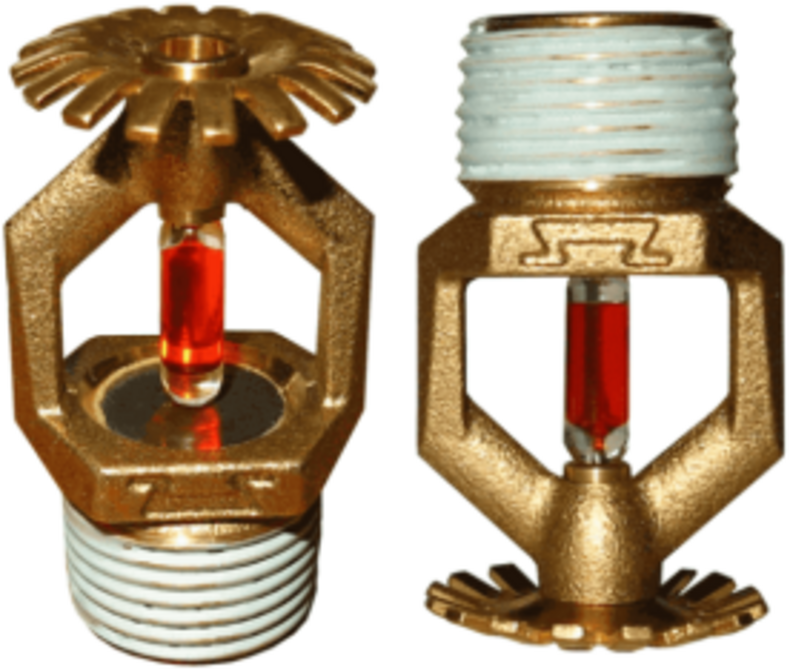

Ороситель спринклерный водяной специальный универсальный "СВУ", "СВУ-К"

СВS0-РУо(д)0,24-R1/2/P57(68, 79, 93, 141, 182).B3-«CBУ-8М»

СВS0-РУо(д)0,30-R1/2/P57(68, 79, 93, 141, 182).B3-«CBУ-К57М»

СВS0-РУо(д)0,35-R1/2/P57(68, 79, 93, 141, 182).B3-«CBУ-10М»

Технические характеристики:

Оросители спринклерные водяные специальные универсальные «СВУ» устанавливаются в автоматических установках водяного пожаротушения и предназначены для распределения огнетушащего вещества (ОТВ) по защищаемой площади с целью тушения пожара, его локализации или блокирования распространения в зданиях различного назначения, а также на объектах, где отсутствует техническая возможность с учетом требований п.п.5.1.11, 5.2.12 СП 5.13130.2009 применить в пределах одного помещения оросители одинакового типа и конструктивного исполнения, например, с монтажным положением только вертикально розеткой вниз или только вертикально розеткой вверх (выступы перекрытия, вентиляционные короба и прочие элементы технического оборудования).

По монтажному расположению оросители устанавливаются как вертикально розеткой вверх, так и вертикально розеткой вниз.

Оросители спринклерные предназначены для использования в составе систем водяного пожаротушения в любых помещениях, соответствующих климатическому исполнению В

и категории размещения 3 по ГОСТ 15150-69.

Оросители состоят из корпуса (штуцер и две дужки как единое целое), розетки и втулки, вмонтированной в верхнюю часть корпуса (в бобышку). Конструкция спринклерного оросителя включает в себя еще и запорное устройство с разрывным термочувствительным элементом – стеклянной колбой диаметром 5 мм.

Оросители спроектированы таким образом, что огнетушащее вещество (вода или вода со смачивателем), проходя через спрофилированное отверстие оросителя, подается на розетку, которая формирует однородный поток капель. Конструкция розетки – диаметр, степень вогнутости, количество лепестков – рассчитана для работы в рабочем диапазоне давления (от 0,05 до 1,0 МПа) и задает форму водяного потока.

В спринклерном оросителе вскрытие выходного отверстия происходит за счет разрушения блокирующей стеклянной колбы при разогреве и расширении наполняющей ее жидкости во время пожара.

При производстве оросителей используются унифицированные корпуса, розетки и запорные устройства.

Оросители выпускаются с условными диаметрами выходных отверстий 8; 9; 10; 11; 12; 13; 15 и 16 мм, которые максимально приближены к истинным размерам. С целью предотвращения разрушения и деформации оросителей при воздействии высоких температур при пожаре, корпусные детали изготовлены из материалов, обладающих высокой термостойкостью.

Для обеспечения различных условий эксплуатации оросители подвергаются декоративной отделке – полиэфирному покрытию. Обозначения: о – бронза, д – полимерное покрытие (белый или металлик).

Поставляются с нанесенным герметиком на резьбовой части.

Спринклерные оросители предназначены для эксплуатации с нижним температурным пределом окружающей среды:

- в водозаполненной системе – плюс 5 С;

- в воздушной – минус 60 С.

При этом верхний температурный предел окружающей среды не должен превышать:

- плюс 38 С – для оросителей с температурой срабатывания запорного устройства 57 С;

- плюс 50 С – для оросителей с температурой срабатывания запорного устройства 68 С;

- плюс 58 С – для оросителей с температурой срабатывания запорного устройства 79 С;

- плюс 70 С – для оросителей с температурой срабатывания запорного устройства 93 С;

- плюс 100 С – для оросителей с температурой срабатывания запорного устройства 141 С;

- плюс 140 С – для оросителей с температурой срабатывания запорного устройства 182 С.

Важнейшими техническими характеристиками оросителей являются: расход; интенсивность орошения; площадь орошения, в пределах которой обеспечивается требуемая интенсивность (защищаемая площадь); коэффициент равномерности.

Расход оросителя Q (дм3/с) определяется по формуле

Q = 10 * K * P

где К – коэффициент производительности,

Р – давление перед оросителем, МПа.

Дополнительными функциональными характеристиками для спринклерных оросителей являются условное время срабатывания и номинальная температура срабатывания.

! С 01.12.2022 спринклерные специальные универсальные водяные оросители СВУ-К80М, СВУ-12М, СВУ-К115М, СВУ-15М, СВУ-К160М не выпускаются. Вместо них оросители спринклерные специальные универсальные водяные и пенные СУУ-К80, СУУ-12, СУУ-К115, СУУ-15, СУУ-К160.
